LCD液晶顯示模塊的基本原材料有哪些？
2018/7/12 10:16:55 點擊：

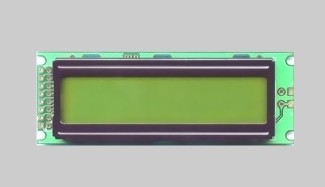

LCD液晶顯示模組工廠組裝成LCD液晶顯示模塊的基本原材料有：框架、電路板、液晶屏、導電膠條。
(1)框架
框架又稱為殼，是實現電路板與液晶屏機械連接的主要材料，其主要材料是金屬，也有一金屬框架，如塑料的、PVC聚脂的等等。對殼的設計要求為：①殼厚；②板材；③表面處理。殼厚是對框架材料的一般設計要求，要以模塊的可靠性為依據設計；板材是對造成殼的材料要求，一般是冷鋼；表面處理是指對殼外觀的技術要求，如靜電鍍黑漆、電鍍。這三項要求都是對模塊可靠性和外觀有重大影響的要求。只有良好的板材和合適的厚度，才能保證殼在長時間受力情況下，不變形，從而保證其使用壽命。良好的表面處理可以使模塊外形優美，又可防銹。
(2)電路板
電路板有雙層和單層電路板兩種，是依據不同液晶屏的工作要求而對應的。它的走線、電阻、電容、晶體管和芯片位置都是有其電子科學依據的。電路板的好壞，直接影響到產品質量。對于組裝的影響則主要在外觀上，阻焊層脫落、劃痕等均為影響模塊外觀、影響產品質量的重要因素。
(3)液晶屏
組裝對液晶屏的檢驗要求主要有兩個方面，一是在外觀上，如劃傷、氣泡、黑點等；二是在電氣性能上，要求其工作電壓正確。
(4)導電膠條
導電膠條是連接液晶屏與電路板的介質，實現其二者間的電氣連接。導電膠條有許多種，由于其材料不同適用于不同的要求，常用的有發泡型和硅膠型。發泡型的恢復力較小，而硅膠型恢復力較大，即發泡型彈性系數小，硅膠型彈性系數大，硅膠型垂直支撐較好。另外背光源也是組裝常用原材料之一，它可以幫助模- 上一篇：LCD液晶顯示屏制作過程中輔材的作用有哪些？ [2018/8/22]
