LCD段碼屏有哪些開模流程及準備工作?

2018/5/7 17:03:19      點擊:

LCD段碼屏開模流程

一,客戶提供相應開發資料

      1,產品圖紙。一般客戶做開產品,客戶這邊會有以前開發過產品的圖紙,以供應商提供的圖紙為準,如果是新開發產品,一般客戶都會自己設計出來一個簡單的產品圖紙(圖紙包括顯示內容,顯示尺寸,還有產品的參數)

     2.樣品。一般客戶做開的產品,客戶這邊都會有做開的現像,如果客戶想開發的話,只要從做開的貨里面,拿出一兩片寄給LCD廠家就行,LCD廠家會根據樣品,測試出LCD液晶屏產品的參數

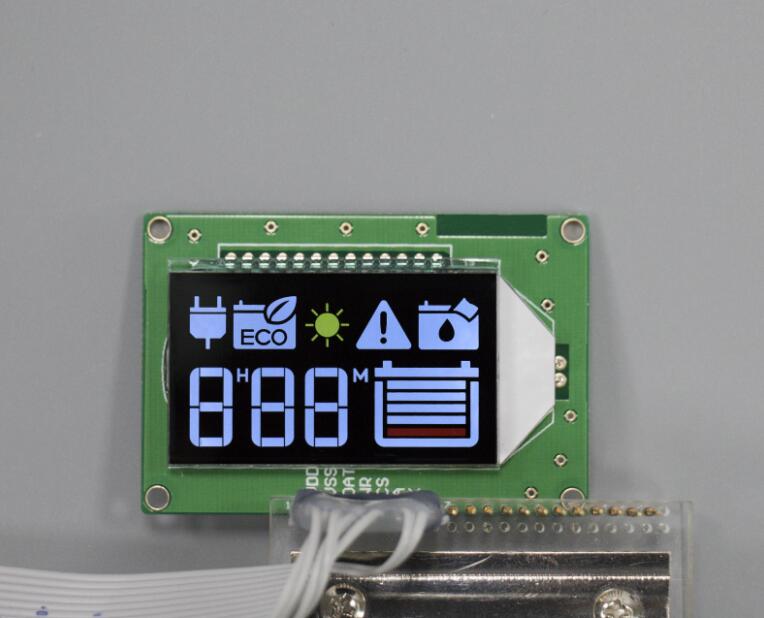

LCD段碼屏


二,產品報價

    收到圖紙,或樣板后,一般會對產品進行核算,然后報價給客戶,客戶覺得價格滿意,就可以寄樣,或發圖紙到廠家,來完成開圖,打樣工作。

三,設計圖紙

    價格沒有問題后,設計員會跟據業務開發測試出來參數,或者客戶提供的圖紙,來完成LCD液晶屏圖紙的設計工作(包括PD圖,邏輯圖,顯示效果圖,走線圖)

四,確認圖紙

    設計出來的圖紙,如果沒有問題,業務可以發給客戶確認圖紙,所確認的內容包括尺寸,顯示內容等參數,不能出現任何錯誤。

五,設計菲林

    菲林是生產LCD液晶屏中的模具的一部分,菲林圖是必不可少的一部分,設計菲林圖,一般需要三天

六,定制模具

   菲林圖做好,就發給菲林廠家生產模具。


LCD段碼屏開模準備工作如下:

1. 開模過程 資料核實 : 尺寸、顯示圖形、邏輯表、顯示模式、驅動參數 (Vo 、 Duty 、 Bias) 、連接方式、溫度條件等 出圖:外形圖設計 圖紙確認:圖紙修改

模具制作:版圖設計、光刻菲林制作 ( 電極 x2 、邊框、銀點、 PI 、測試 PCB) 、絲印網、凸版、測試架 出樣:樣品制作
樣品確認:重新出樣或修改模具后重新出樣
