LCD段碼屏中DUTY與BIAS如何定義?

2017/12/25 15:49:32      點擊:

LCD段碼屏中DUTY與BIAS定義如下:

占空比(Duty)

該項參數一般也稱為 Duty 數或 COM 數。由于 STN/TN 的 LCD段碼屏 一般是采用時分 動態掃描的驅動模式,在此模式下,每個 COM 的有效選通時間與整個掃描周 期的比值即占空比(Duty)是固定的,等于 1/COM 數。

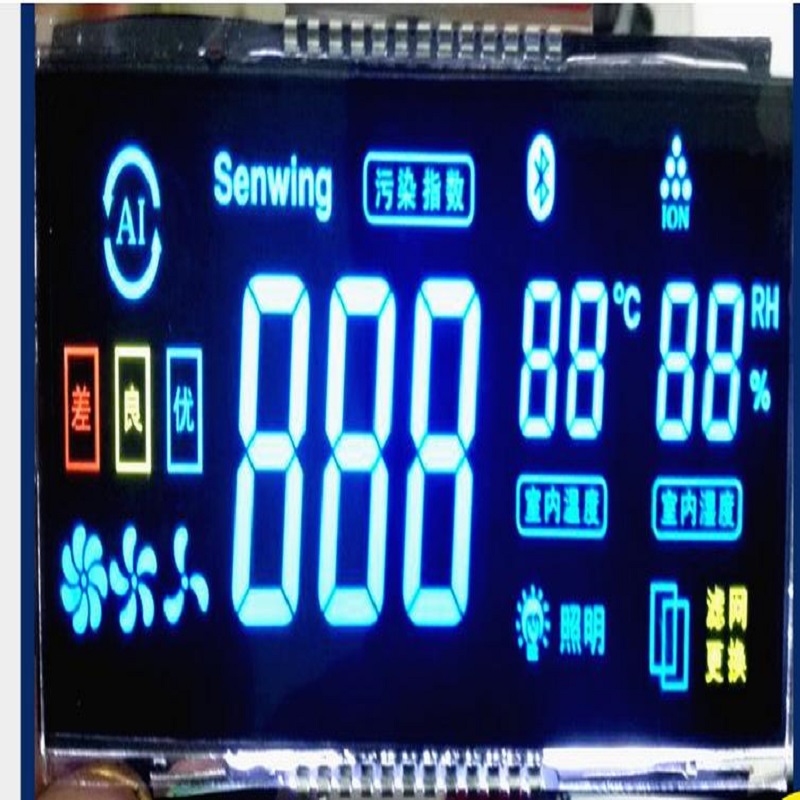

LCD段碼屏

 偏置(Bias)

LCD 的 SEG/COM 的驅動波形為模擬信號, 而各檔模擬電壓相對于LCD段碼屏 輸出的最 高電壓的比例稱為偏置,而一般來講,Bias 是以最低一檔與輸出最高電壓的 比值來表示
一般而言,Bias 和 Duty 之間是有一定關系的,duty 數越多,每根 COM 對應 的掃描時間變短,而要達到同樣的顯示亮度和顯示對比度,VON 的電壓就要提 高,選電平和非選電平的差異需要加大,即 Bias 需要加大,Duty 和 Bias 間 有一經驗公式:DUTY=1/(根號Bias-1)
