LCD段碼屏應用及驅動方案

2018/1/3 17:59:43      點擊:

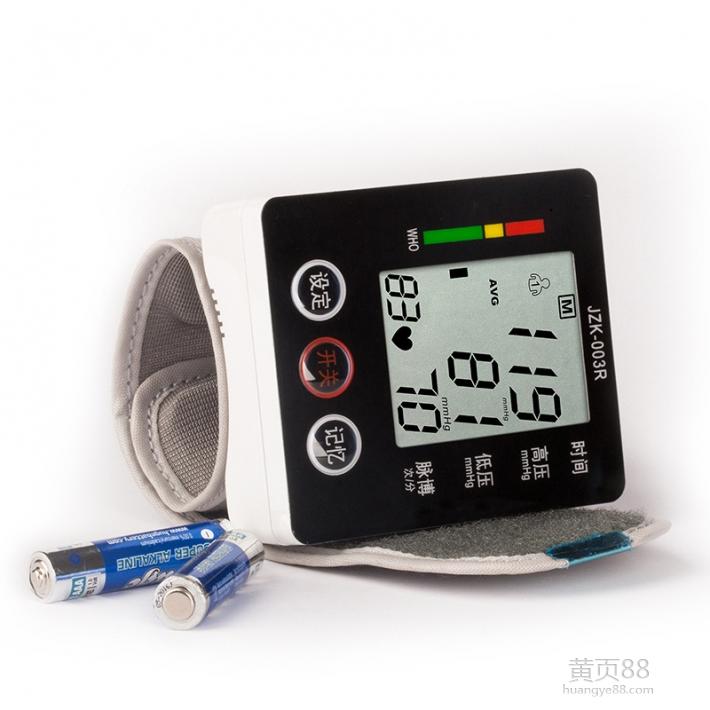

    LCD段碼屏往往應用在出貨量比較大的家用消費類電子,比如空調遙控器,小時候帶的電子手表等,都是段碼屏。段碼屏是非標屏,都是客戶定做的,第一次開模費大概一兩千元,廠家一般都會有起訂量的要求,除此之外,它的單位成本相對要比點陣屏要便宜,而且我個人認為顯示的效果要比點陣屏漂亮。
    LCD段碼屏的驅動程序跟數碼管的靜態驅動程序一樣,只要我們弄懂了怎樣顯示一個基本單位,根據此基本單位編寫一個字庫表,然后用與(&)和或(|)這兩種位運算符就可以隨心所欲編寫我們要顯示的數字或者形狀。LCD段碼屏有兩種常用的驅動方案:

 LCD段碼屏

 第一種:如果單片機內部集成了seg和com引腳的液晶驅動模塊,直接用單片機驅動。

 第二種:單片機用3個IO口跟HT1621進行通訊,用 HT1621驅動段碼屏。

這節我重點介紹第二種。HT1621有4個COM,分別是com3,com2,com1,com0。有32個SEG,分別是SEG0,SEG1….SEG31。
什么是COM,什么是SEG?用鴻哥的思路來解釋,COM就是橫向上的X坐標,SEG就是縱向上的Y坐標。X坐標與Y坐標組合成一張表格,每格代表一個顯示點。比如HT1621,有4個COM,32個SEG,組成一個32行,每行裝4個點的表格,一共有128個點,也就是最多可以顯示128個點,用數碼管的思路,最多可以顯示128個LED燈。因為縱向上有32行,因此Y軸的地址范圍是0到31。每一行X軸上的4個點,我們用一個字節來表示。一個字節有8位,高4位分別代表這個4個點,低4位為空。比如第一行(SEG0行)的第1個(COM3)要顯示,第2個(COM2)要顯示,第3個(COM1)不要顯示,第4個(COM0)不要顯示,那么用一個字節來表示就是十六進制的0xc0.要把這兩個點點亮,只要把X軸的數據設置成0xc0,Y軸的數據設置成0x00,然后放到鴻哥精心研制的seg_display(unsigned char col, unsigned char pag)驅動程序里就可以了.
